Einsatz von Prozessanalysatoren in der chemischen Industrie

NDIR-Messtechnik für Gas und Flüssigkeiten im Prozess



Dr. Michael Boneß, Senior Manager Waste & Chemical Industry, Sick Maihak GmbH, Meersburg
VDI-Fachkonferenz 16. - 17. Februar 2011 in Frankfurt am Main



Anwendungsbereiche der Sick Prozessanalysatoren

: Emissionsüberwachung
• Messung von geringen NO-Konzentrationen in Kraftwerken oder an Gasturbinen
• Überwachung von NOx in DeNOx-Anlagen
• Effiziensmessung in Entschwefelungsanlagen
- Überwachung kleinster Grenzwerte von SO2 und NO bei der Emissionsüberwachung

: Prozessanwendungen
• Cl2 Messung
• Messung von Schwefelverbindungen in Prozessgasen
• z. B. in der Papier- und petrochemischen Industrie
• NO und NO2 in Anwendungen mit Salpetersäure
• Optimierung der NOx Emission in Autoabgasen in der Automobilindustrie
• SO2 Messung in Schwefelrückgewinnungsanlagen
• Messung von Schwefelverbindungen in Claus-Anlagen



Ex-Schutz

ATEX Zone 1 und 2, Class I Div 2

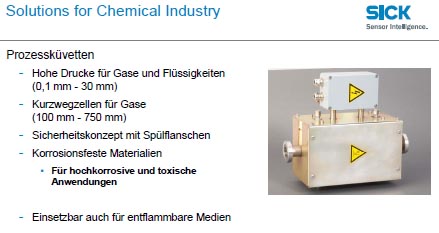

Sicherheitskonzept
• Druckgekapseltes Gehäuse des Analysators
• Erhöhte Sicherheit für Prozessgaszellen mit
dem „containment system“ (entflammbare, zündfähige Gase)

Temperaturklassen 3 oder 4
(abhängig von der eingestellten Küvettentemperatur)

Flüssigmessungen
• Schutzklasse N für Prozessküvetten, entspricht ATEX Zone 2
: ATEX Zertifikate stehen als Dokumentation zur Verfügung


Weitere aktuelle Applikationsbeispiele aus der Prozesschemie

• EDC/VC Produktion H2O
• Isocyanat-Produktion Cl2, CO, COCl2, CO2, MCB ….
• Nylon Vorprodukte NO, NO2, N2O
• Polyethylen-Produktion Buten-1
